EHS-3型轴承硬度在线无损自动分选机

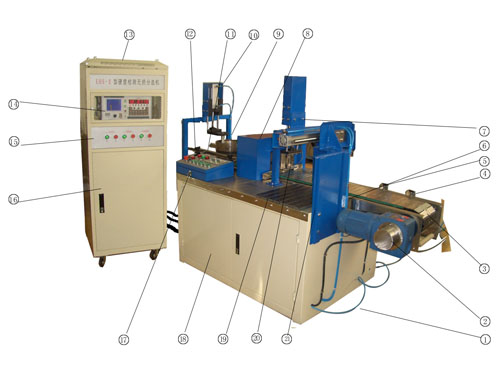

  ◆设备总图及各机构名称
1、进气管 2、减速机 3、传送链 4、光电开关 5、光电开关 6、光电开关(在阻挡3内) 7、阻挡2 8、检测探头 9、按近开关 10、阻挡1 11、防护拦12、调节手柄13、控制柜 14、检测仪器15、电源控制面板 16、平衡探头存放处(在箱体内)17、电器操作箱 18、分选机机箱(内置PLC、变频器、电磁阀等)19、储料器20、接近开关21、阻挡3

◆设备的主要功能

1、用于对热处理后轴承硬度合格与不合格的100%无损在线自动分选。合格硬度的轴承将由传送带传送下一工位,不合格硬度的轴承将由分选阻挡门自动去除。

2、可对合格硬度的轴承和不合格硬度的轴承(上限、下限)分别计数。

3、分选机的主控仪器具有柱状图动态显示轴承硬度状态。柱状图的幅度高低反应被测轴承硬度的高低,直观性强。经过标定后可显示被测轴承的硬度值。

4、在分选的主控仪器上具有硬度范围的上限和下限的设定功能键,方便操作者使用,当被测轴承的硬度超过上限或低于下限时,仪器就会有相应的灯光和声音报警,并将合格与不合格信号传送给分选机的执行机构,进行分选。

5、在分选机的电气控制箱的面板上有被测轴承的硬度状态显示灯,绿灯亮起时表示轴承硬度合格,红灯亮起时表示轴承硬度不合格(超上限或低于下限),当轴承硬度不合格时同时有声光报警。

6、分选机具有堵料报警(储料器、下料口)、变频器故障报警、储料器门没有及时收回报警、故障报警后自动停机、故障排除后自动开机功能。相应的故障同时会在显示屏上显示出来。

7、分选机主控仪器可存储10种不同规格尺寸轴承的上限、下限的磁通值,并以1号件、2号件、3号件、4号件、┉10号件分别代表不同规格尺寸的被测轴承,方便使用者直接调用。



设备的主要技术指标

  • 检测速度

根据不同规格的轴承可调,每小时不低于600件。

  • 检测精度:

洛氏硬度:<±1HRC

  • 设备重量:500Kg
  • 压缩空气压力范围:0.15Mpa-0.8Mpa
  • 电源:380V±5%
  • 被测轴承应满足如下要求:

同一种材料、同一规格尺寸、同一表面状态、同一热处理工艺制度

  • 设备的外形尺寸:

机械传动部分:长×宽×高=2200×920×1450mm

主电控柜:长×宽×高=560×570×1530mm
