ZGF-4型多功能多通道无损检测仪

简 介

ZGF-4型多功能多通道无损检测仪是一款基于工业计算机平台上的功能强大的无损检测分选仪器,仪器具备多个通道可以同时独立工作,大大提高了检测的速度和精度,同时可对检测数据进行记录,便于生产管理和事后追溯等功能,仪器的详细功能如下:
★ 检测项目:钢种混料的分选、钢铁件热处理前后硬度分选、不同的热处理状态分选、碳含量分选、硬化层深度分选、缺陷(裂纹、气孔、组织疏松、夹杂等)分选、组织结构差异分选等。
★非破坏性100%无损检测,检测后在工件的表面不留任何痕迹,避免了传统的检测方法需要破坏检测的缺陷。
★ 对工件表面状态和形状适应性广,一般情况对工件的表面粗糙度无特殊要求。
★ 仪器采用电磁感应的原理,利用被测工件和标准样件进行比较的方法来间接检测工件质量的好坏。
★仪器操作简单、方便。仪器内部设定了人机对话功能,检测时只需将工件按照一定的定位方式,选用适当的探头和标准样件,经过简单的分选程序设定后就可以进行工作。
★ 仪器具有历史数据记录功能,可对检测后的产品质量按时间、工件代号、检验员代号进行查询分析,对于检测后的产品质量具有统计功能。
★ 检测仪器采用光点动态显示被测工件的质量状况,光点所落区域表示工件不同的质量状况。
★ 检测仪可对工件不同质量状况设定不同的区域,如不良品区域、良品区域。使得被测工件质量状况一目了然。
★仪器具有数据分析功能对已经检测过的工件进行数据分析并以波型的形式显示出来。
★检测速度快,单通道:1000-1500件/小时,四通道:4000-6000件/小时。
★仪器灵敏度,功率和频率连续可调,适应不同的分选项目的需要。
★具有合格和不合格产品声光报警功能:在超上限、合格、超下限时有不同颜色的指示灯显示。
★在不同的检测条件下,可配接不同形式的探头以满足检测的需要。
★电源:220V±10% 50HZ±2%
★仪器后面板有三个信号输出接口,分别为超上限、合格、超下限,此三个接口为光电隔离输出,为连接外围设备提供方便(此功能为选装项目)。
★仪器可适用的环境范围广,工作温度:-10℃~+40℃ 相对湿度:≤75%。
★仪器可以升级为4个通道,大大的提升了工作效率。

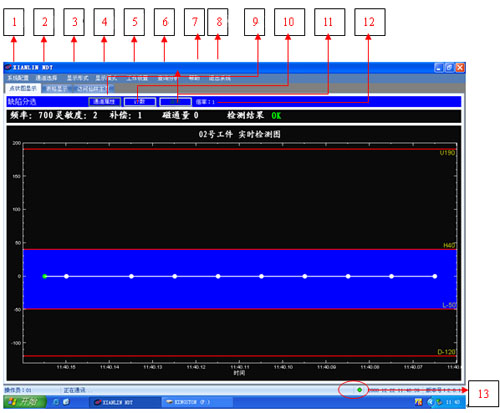

*仪器实时检测界面图

1 为系统配置 5 为工作设置 9 为通道属性 13 通讯显示指示灯
2 为通道选择 6 为查询分析 10 为计数
3 为显示形式 7 为帮助 11 为运行
4 为显示模式 8 为退出系统 12 倍率










? ?
